田町スマートエネルギーネットワーク
田町スマートエネルギーセンター
街全体での省エネ、節電、CO2削減、エネルギーセキュリティの向上を実現

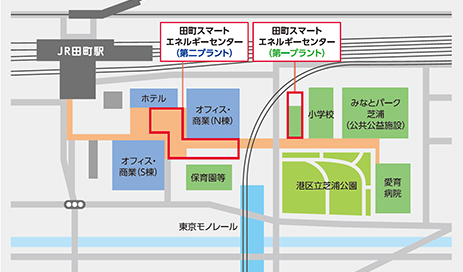

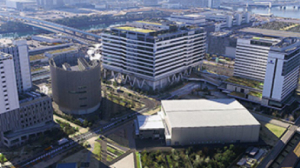

田町駅東口北地区では、港区の「田町駅東口北地区街づくりビジョン」に基づき、官民(港区、愛育病院、東京ガスエンジニアリングソリューションズ、東京ガス等)が連携し、「低炭素で災害に強いまちづくり」を実現しています。(街区全体で45%のCO2削減(1990年比))
ガスコージェネレーションシステム(CGS)を中心とした、スマートエネルギーの導入、再生可能エネルギーの積極的利用、さらにSENEMS®を活用した需給最適制御などの取り組みを行っています。


ポイント
-
- 大規模なまちづくりで初導入
スマートエネルギーネットワーク
- 大規模なまちづくりで初導入
-
- 低炭素で災害に強いまちづくり
大規模なまちづくりで初導入スマートエネルギーネットワーク

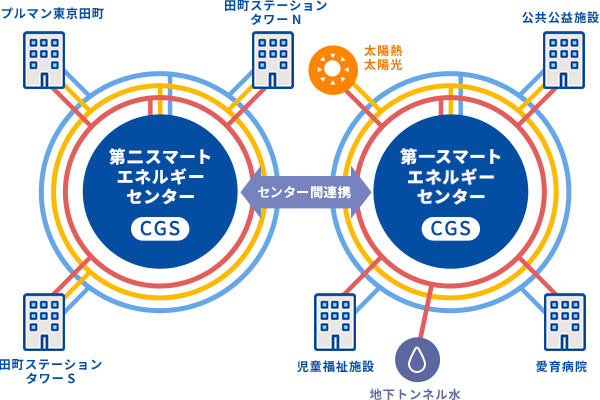

「スマートエネルギーネットワーク」は、エリア全体でエネルギーを有効活用する新しいシステムです。センター間連携による面的融通の拡大・エネルギーセキュリティが向上します。

低炭素で災害に強いまちづくり
再生可能エネルギー・未利用エネルギー

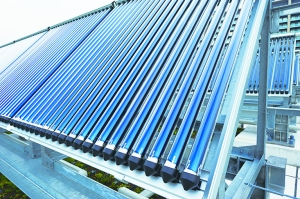

立地条件を活かし、地域熱供給で初めて大規模に太陽熱集熱器を設置し、太陽熱から作った高温水を、CGS廃熱とあわせ、冷暖房・給湯のエネルギー源として活用します。
また、歩行者デッキでは太陽熱利用の見える化を行っています。

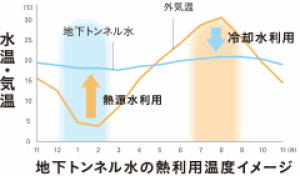

- 未利用エネルギー「地下トンネル水」

エネルギーセキュリティ
災害発生時(停電、断水など)にもCGSを活用することにより、 Ⅰ街区、Ⅱ街区共に、安定した熱や電気を供給します。
また、地域の防災拠点であるⅠ街区で必要なエネルギーは不足した場合は、Ⅱ街区スマエネセンターから熱や電気の融通を可能にするバックアップ体制を構築します。
スマエネセンター間の相互補完により街全体のエネルギーセキュリティがさらに向上します。
安定供給

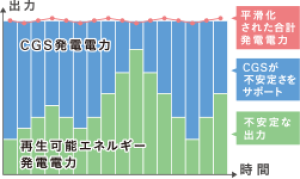

太陽光、太陽熱などの再生可能エネルギーとCGSを組み合わせることで、出力が不安定な再生可能エネルギーを安定して利用することが可能になります。また、みなとパーク芝浦とスマートエネルギーセンターが一括受電することで、大型のCGS導入ができ、省エネ・省スペース・省コストを実現します。

人とのつながり

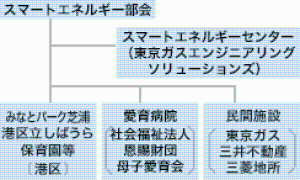

人とシステムが「つながる」スマエネは、「スマートエネルギー部会」を設立し、定期的に開催しています。 さらにネットワーク利用のための「ガイドライン」を作成することで、計画段階からアフターフォローまで、ワンストップで継続的に管理し、街全体の省エネ・省CO2化を図ります。

エネルギー管理・最適制御システム「 SENEMS® 」
各建物のエネルギーや空調機、スマエネセンターの熱源機の情報を収集し、最適に制御します。 まち全体の省エネ・省CO2に貢献するシステムです。

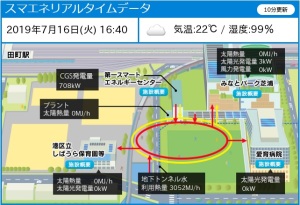

データで見るスマエネ効果
田町スマエネパークでは、どのようにエネルギーを創り、使っているか、そして省CO2、省エネが適正に行われているかを「見える化」します。見えることで改善ポイントが明確になり、スマートエネルギー部会等でさらなる省エネを促します。

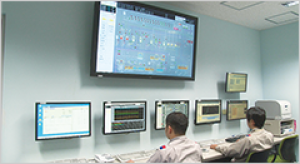

コントロールルーム
コントロールルームでは街全体のエネルギーを最適にマネジメントするシステムSENEMS®を活用し、街全体のエネルギー需給を管理しています。

主なソリューション・機器
- ボイラ
- 冷凍機
- ガスコージェネレーションシステム
- 太陽熱集熱器
ソリューション・機器詳細
ボイラ
形式 | 能力 | 換算蒸発量 | 基数 | |
---|---|---|---|---|
第一プラント | 貫流ボイラ | 6.8GJ/h | 3t/h | 3基 |
CGS排熱ボイラ | 0.56GJ/h | 0.25t/h | 2基 | |
第二プラント | 貫流ボイラ | 6.8GJ/h | 3t/h | 8基 |
合計 | 75.92GJ/h | 33.5t/h | 13基 |
冷凍機
形式 | 能力 | 基数 | ||
---|---|---|---|---|
第一プラント | ターボ冷凍機 | 6.3GJ/h | 500RT | 1基 |
スクリュー冷凍機 | 1.9GJ/h | 148RT | 1基 | |
蒸気焚ジェネリンク | 6.3GJ/h | 500RT | 1基 | |
蒸気吸収ヒートポンプ | 3.1GJ/h | 245RT | 1基 | |
ガス吸収冷温水機 | 6.3GJ/h | 500RT | 2基 | |
第二プラント | ターボ冷凍機 | 13.2GJ/h | 1,050RT | 2基 |
蒸気焚ジェネリンク | 17.7GJ/h | 1,400RT | 2基 | |
蒸気吸収冷凍機 | 13.2GJ/h | 1,050RT | 2基 | |
合計 | 118.4GJ/h | 9,393RT | 12基 |

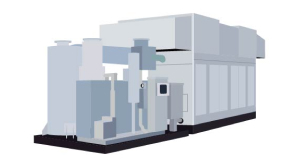

コージェネレーション設備
形式 | 能力 | 基数 | |
---|---|---|---|
第一プラント | ガスエンジン発電設備 | 370kW | 2基 |
燃料電池 | 105kW | 1基 | |
第二プラント | ガスエンジン発電設備 | 1,000kW | 5基 |
合計 | 5,845kW | 8基 |
太陽熱集熱器
形式 | 能力 | 基数 | |
---|---|---|---|
第一プラント | 真空管式 | 有効集熱面積288m2 | 1基 |
第二プラント | 真空管式 | 有効集熱面積82m2 | 1基 |
合計 | 有効集熱面積370m2 | 2基 |
導入したソリューション・機器
掲載情報は導入時点のものです。
